हेबै Changtong स्टील संरचना कं, लिमिटेड
संचार टॉवर डिजाइन और उत्पादन अनुभव के 20 साल
व्यापक व्यावसायिक परामर्श सेवाएँ प्रदान करें
अनगिनत संचार वाहकों की सेवा ली है
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | ChangTong |
| प्रमाणन: | SGS, ISO2008:9001 |
| मॉडल संख्या: | LXT190409-7 |
| न्यूनतम आदेश मात्रा: | 1 पाई |
|---|---|
| मूल्य: | USD1000-1500/Ton |
| पैकेजिंग विवरण: | कंटेनर ट्रांसपेरर, धातु सुदृढीकरण बाँध के लिए टॉवर की सामान्य स्थिति, बोल्ट पेशेवर कंटेनरों से प्राप |
| प्रसव के समय: | 30-45days |
| भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | 20000ton / वर्ष |
| सामग्री: | SteelQ345 / Q235 | प्रकटन उपचार: | गर्म स्नान जस्ती / पाउडर लेपित / पेंटिंग |
|---|---|---|---|
| ऊंचाई: | 10 मी-120m / स्वनिर्धारित | डिजाइन हवा की गति: | 36m / s |
| कनेक्शन संरचना: | निकला हुआ किनारा कनेक्शन / बोल्ट कनेक्शन | प्लेटफार्म की मात्रा: | 1/2/3/4 / स्वनिर्धारित |
| जीवन काल: | 20 वर्ष से अधिक | ||
| हाई लाइट: | जस्ती इस्पात टॉवर को मापने वाली हवा,ISO2008 9001 जस्ती इस्पात टॉवर |
||
नवीनतम उच्च गुणवत्ता वाले कोण स्टील गर्म स्नान जस्ती वायर्ड तार टॉवर के लिए हवा मापने टॉवर है
टॉवर को मापने वाले तार वाले टॉवर की हवा की संरचना: टॉवर बेस (1), टॉवर कॉलम (2), क्रॉस बार, इच्छुक बार (3), एनेमोमीटर सपोर्ट (4), लाइटनिंग रॉड (5), स्टे वायर सहित
एनीमोमीटर टॉवर एक टॉवर संरचना है जिसका उपयोग जमीन के पास एयरफ्लो आंदोलन को देखने और रिकॉर्ड करने के लिए किया जाता है।अतीत में, यह ज्यादातर मौसम संबंधी अवलोकन और वायुमंडलीय पर्यावरण की निगरानी के लिए मौसम विज्ञान और पर्यावरण संरक्षण विभागों द्वारा बनाया गया था।

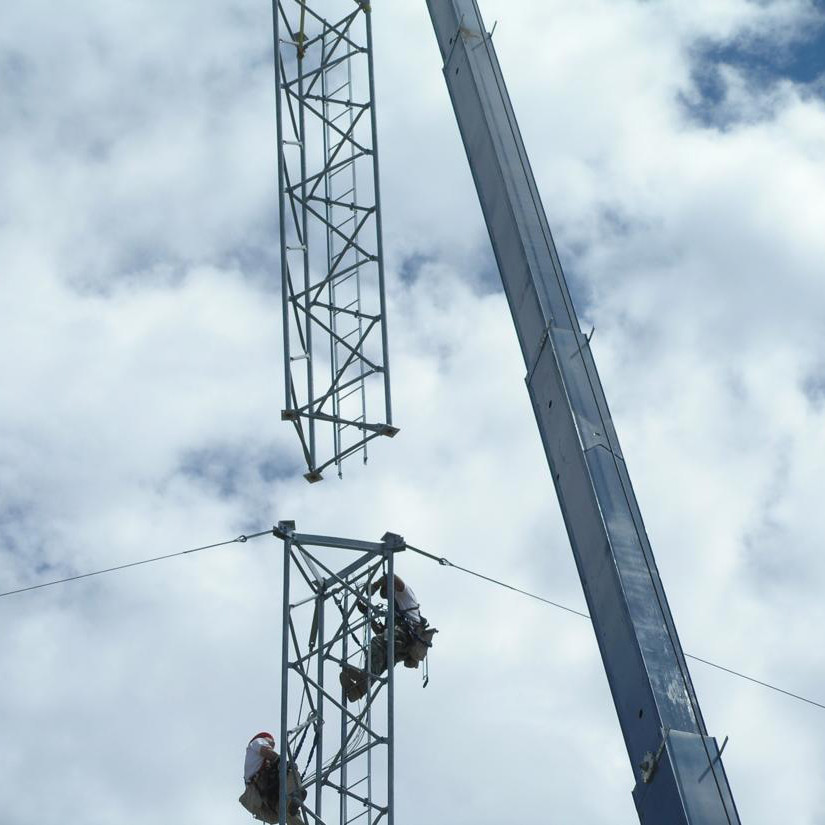

गाईड वायर टॉवर विंड फार्म साइट में स्थापित किया गया है, जो ज्यादातर रजाई वाली संरचना और बेलनाकार संरचना है।यह स्टील स्ट्रैंड केबल द्वारा प्रबलित है, और ऊंचाई आमतौर पर 10-150 मीटर है।एनीमोमीटर, विंड वेन, तापमान और हवा के दबाव की निगरानी करने वाले उपकरण टॉवर की विभिन्न ऊंचाइयों पर स्थापित किए गए हैं।साइट की हवा की स्थिति पूरे दिन लगातार देखी जा सकती है, और मापा डेटा दर्ज किया जाता है और टॉवर पर स्थापित डेटा रिकॉर्डर में संग्रहीत किया जाता है।
एनेमोमीटर टॉवर की संरचना डिजाइन: एनेमोमीटर टॉवर के दो सामान्य संरचना रूप हैं: स्व-सहायक प्रकार और मानवयुक्त प्रकार।स्व-सहायक एनेमोमीटर टॉवर का निचला हिस्सा चौड़ा है, टॉवर की सामग्री की खपत अपेक्षाकृत बड़ी है, और नींव की आवश्यकताएं भी अधिक हैं;मानवयुक्त एनीमोमीटर टॉवर में उचित तनाव, उच्च विश्वसनीयता, टॉवर का छोटा खंड और टॉवर की छोटी सामग्री की खपत होती है, लेकिन कई मानवयुक्त नींव हैं, और निर्माण प्रक्रिया जटिल है।
1. उत्पाद
त्रिकोणीय दूरसंचार तार तार
2. मानक
Bespoke टेलीकॉम टॉवर उच्च गुणवत्ता के साथ GB, EN या ASTM मानक के अनुसार गढ़ा जा सकता है।
३। तकनीकी डेटा
| डिज़ाइन | ||||
| 1. डिजाइन कोड | ANSI / TIA-222-G / F | |||
| 2. डिजाइन हवा की गति | 250 किमी / घंटा तक | |||
| 3. स्वीकार्य विक्षेपण | 0.5 डिग्री @ परिचालन गति | |||
| संरचना स्टील | ||||
| उच्च तन्यता वाला स्टील | नरम इस्पात | |||
| 4. ग्रेड | GB1591: Q345B, Q345C, Q3455D | GB700: Q235B, Q235C, Q235D | ||
| EN10025: S355JR, S355J0, S355J2 | EN10025: S235JR, S235J0, S235J2 | |||
| एएसटीएम ए 572 जीआर 50 | एएसटीएम ए 36 | |||
| 5. तनाव शक्ति (एमपीए) | 470 ~ 630 एमपीए | 360 ~ 510 एमपीए | ||
| 6. उपज शक्ति (t≤16mm) (एमपीए) | 355 एमपीए | २३५ मपा | ||
| 7. बढ़ाव (%) | २० | 24 | ||
| ।। शार्पी वी-नॉट टेस्ट | 27 जे (20 डिग्री सेल्सियस) | Q345B / S355JR | 27 (20 डिग्री सेल्सियस) | Q235B / S235JR |
| 27 (0 ° C) | Q345C / S355J0 / A572 Gr50 | 27 (0 ° C) | Q235C / S235J0 / A36 | |
| 27 (-20 डिग्री सेल्सियस) | Q345D / S355J2 | 27 (-20 डिग्री सेल्सियस) | Q235D / S235J2 | |
| बोल्ट नट | ||||
| 9. ग्रेड | ग्रेड 4.8, 6.8, 8.8 | |||
| 10. यांत्रिक गुणों के लिए मानक | ||||
| 10.1 बोल्ट | आईएसओ 898-1 | |||
| 10.2 मेवे | आईएसओ 898-2 | |||
| 10.3 वाशर | आईएसओ 6507-1 | |||
| 11. आयाम के लिए मानक | ||||
| 11.1 बोल्ट | DIN7990, DIN931, DIN933 | |||
| 11.2 मेवे | ISO4032, ISO4034 | |||
| 11.3 वाशर | DIN7989, DIN127B, ISO7091 | |||
| अंकन | ||||
| 12. सदस्यों के अंकन की विधि | हाइड्रोलिक प्रेस मुद्रांकन | |||
| वेल्डिंग | ||||
| 13. विधि | सीओ२ परिरक्षित आर्क वेल्डिंग और जलमग्न आर्क वेल्डिंग (SAW) | |||
| 14. मानक | AWS D1.1 | |||
| galvanizing | ||||
| 15. इस्पात वर्गों का गैल्वनीकरण मानकीकरण | आईएसओ 1461 या एएसटीएम ए123 | |||
| 16. बोल्ट और नट का गैल्वनीकरण मानक | आईएसओ 1461 या एएसटीएम ए 153 | |||
| क्षमता | ||||
| 17. प्रति वर्ष स्टील टॉवर की अधिकतम उत्पादन क्षमता | 100,000 टन प्रति वर्ष | |||
| 18. गैल्वनाइजिंग प्लांट की अधिकतम क्षमता प्रति वर्ष | 100,000 टन प्रति वर्ष | |||
| परीक्षा | ||||
| 19. फैक्टरी परीक्षण | तन्य परीक्षण, तत्व विश्लेषण, शार्पी टेस्ट (प्रभाव परीक्षण), कोल्ड बेंडिंग, प्रीस टेस्ट, हैमर टेस्ट | |||
4. गुणवत्ता नियंत्रण
100% निरीक्षण: सभी सदस्यों को प्रसव से पहले योग्य सुनिश्चित करने के लिए हमारी QC टीम द्वारा जाँच की जाएगी।
5. पैकेज
ग्राहक की आवश्यकताओं के अनुसार सेट-समझदारी से पैकिंग या सदस्य-वार पैकिंग।
टॉवर के सदस्य: एक स्टील टॉवर को कई बंडलों में अलग किया जाता है।
बोल्ट: पैकिंग सामग्री मजबूत नायलॉन बैग या स्टील ड्रम है।
6. अनुभव
हमारे उत्पादों को 40 से अधिक देशों को निर्यात किया गया है, जैसे कि फिनलैंड, मैसेडोनिया, कोलंबिया, वेनेजुएला, चिली, क्यूबा, म्यांमार, दक्षिण कोरिया, कजाकिस्तान, पाकिस्तान, फिलीपींस, भारत, इंडोनेशिया, इथियोपिया, सूडान, रवांडा, घाना, बेनिन, नाइजीरिया, दक्षिण अफ्रीका, यूएई और बहरीन आदि।
7. हमारी प्रतिबद्धता और लक्ष्य
चार शून्य --- शून्य गुणवत्ता दोष, शून्य मात्रा अल्पता, शून्य वितरण विलंब, शून्य ग्राहक शिकायत
हमारी कार्यशाला
हमारे गोदाम
हमारी टीम
