हेबै Changtong स्टील संरचना कं, लिमिटेड
संचार टॉवर डिजाइन और उत्पादन अनुभव के 20 साल
व्यापक व्यावसायिक परामर्श सेवाएँ प्रदान करें
अनगिनत संचार वाहकों की सेवा ली है
उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | ChangTong |
प्रमाणन: | ISO9001:2008 |
मॉडल संख्या: | JGT190409-2 |
न्यूनतम आदेश मात्रा: | एक टुकड़ा |
---|---|
मूल्य: | USD1000-15000 |
पैकेजिंग विवरण: | कंटेनर ट्रांसपेरर, धातु सुदृढीकरण बाँध के लिए टॉवर की सामान्य स्थिति। |
प्रसव के समय: | 30-45days |
भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 20000tons / वर्ष |
उत्पाद का नाम: | छलावरण टॉवर | सामग्री: | कोण SteelQ345 / Q235 |
---|---|---|---|
प्रकटन उपचार: | गर्म स्नान जस्ती / पाउडर लेपित / पेंटिंग | टॉवर की ऊँचाई: | 10 मी-50 / स्वनिर्धारित |
कनेक्शन संरचना: | निकला हुआ किनारा कनेक्शन | डिजाइन हवा की गति: | 30m / s |
एंटीना प्रकार: | GSM, RRU, CDMA, MW आदि। | शाखा का प्रकार: | पाइन / पाम |
जीवन काल: | 30 से अधिक वर्षों | ||
हाई लाइट: | जस्ती छलावरण सेल टॉवर,कृत्रिम पेड़ छलावरण सेल टॉवर,कृत्रिम पेड़ सेल टॉवर |

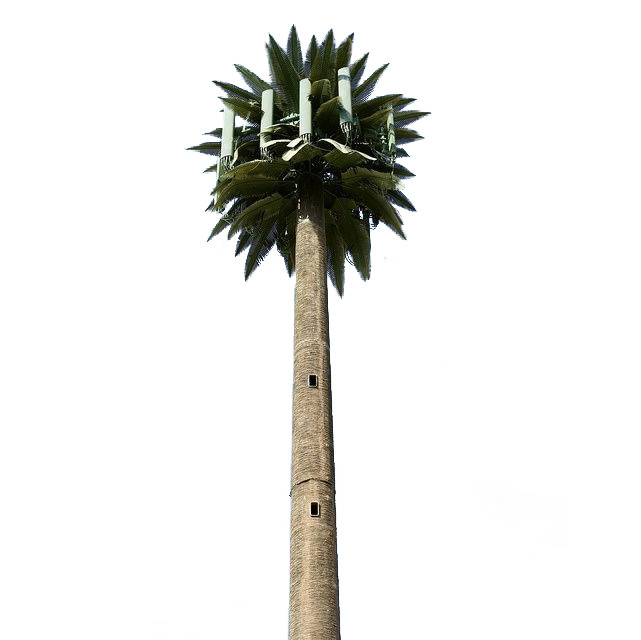

8 मीटर नकली पाइन संचार टॉवर और 15 मीटर बायोनिक ट्री संचार सिग्नल टॉवर
सिमुलेशन पाइन संचार टॉवर, बायोनिक पेड़ संचार टॉवर, 15 मीटर बायोनिक टॉवर, 8 मीटर सिमुलेशन पाइन सिग्नल टॉवर, 8 मीटर बायोनिक संचार टॉवर
जीएच श्रृंखला टॉरॉयडल स्टील पाइप रॉड लाइटनिंग रॉड एक तरह का प्रत्यक्ष बिजली संरक्षण उपकरण है, जिसमें बिजली प्राप्त करने, बिजली गिरने और साइड स्ट्राइक प्रतिरोध के कार्य हैं।इसमें सुंदर उपस्थिति, हल्के वजन, सुविधाजनक स्थापना है, और ज्वलनशील और विस्फोटक स्थानों (गोदामों, विस्फोटक गोदामों, गोदामों, आदि) में प्रत्यक्ष बिजली संरक्षण के लिए उपयुक्त है, बेस स्टेशन, कारखाने, सबस्टेशन, थर्मल पावर प्लांट, फोटोवोल्टिक बिजली संयंत्र, संचार उपकरण और भवन।ऊपर: 25 मीटर परिपत्र स्टील पाइप बिजली की छड़
2 कार्य सिद्धांत जब जीएच बिजली की छड़ बिजली के नीचे होती है, बिजली बिजली बन्दी से जुड़ी होती है और बिजली की धारा जमीन पर ले जाती है।संरचना बिजली प्राप्त करने वाले उपकरण के कारण संरक्षित वस्तु को साइड स्ट्राइक को रोक सकती है।3 तकनीकी संकेतक
4 संरचनात्मक विशेषताएं: बिजली के टॉवर A01, ए, बी, सी, डी और ई के 6 खंड हैं, और प्रत्येक अनुभाग को आवश्यक ऊंचाई के अनुसार मिलान किया जाता है।प्रत्येक सेक्शन हॉट-डिप जस्ती होगा, और लाइटिंग प्लेटफॉर्म, प्री डिस्चार्ज लाइटनिंग रॉड, स्टेनलेस स्टील लाइटनिंग रॉड टिप, लाइटनिंग काउंटर, वायरलेस ग्राउंडिंग रेजिस्टेंस टेस्टर, वायर्ड ग्राउंडिंग रेजिस्टेंस टेस्टर आदि से लैस किया जा सकता है।
एम्बेडेड बेस बेस पर स्वतंत्र बिजली की छड़ के प्रत्येक अनुभाग के अंत से अंत कनेक्शन (निकला हुआ किनारा कनेक्शन या प्लग-इन विधि) को ठीक करने के लिए 5 उपयोग और रखरखाव 5.1 इंस्टॉलेशन विधि।(कुछ सामान को वास्तविक स्थिति के अनुसार इंजीनियर द्वारा संसाधित करने की आवश्यकता होती है) उन्हें मैकेनिकल क्रेन द्वारा मैन्युअल रूप से स्थापित या फहराया जा सकता है।
५.२ सावधानियां बिजली की छड़ का ग्राउंडिंग अच्छा होना चाहिए, और इसकी ग्राउंडिंग प्रतिरोध मान १० of से अधिक नहीं होना चाहिए।जब मिट्टी प्रतिरोधकता अधिक होती है, तो निकाल दिया गया विस्तारित ग्रेफाइट ग्राउंडिंग मॉड्यूल, उच्च शुद्धता वाले प्रतिरोध को कम करने वाले एजेंट, ग्रेफाइट केबल कनेक्शन और जस्ता क्लैड स्टील को ऊर्ध्वाधर ग्राउंडिंग बॉडी के रूप में उपयोग किया जाता है, और सूत्र के अनुसार विशिष्ट मात्रा की गणना की जानी चाहिए।5.3 रखरखाव और निरीक्षण: हर साल गरज के मौसम से पहले, निम्नलिखित सामग्रियों के अनुसार जांच करें: (1) प्रत्येक कनेक्शन भाग का कनेक्शन विश्वसनीय होना चाहिए और इसे ढीला नहीं होने देना चाहिए;(2) हवा की समाप्ति से निचले कनेक्टर तक कुल प्रतिरोध 5 5 से कम होना चाहिए;
(3) बिजली की छड़ का ग्राउंडिंग अच्छा होना चाहिए, और ग्राउंडिंग प्रतिरोध मान 10 ing से अधिक नहीं होना चाहिए।बिजली की मीनार का 6 डिज़ाइन आधार 1. इमारतों की बिजली सुरक्षा के लिए कोड (GB 50057-2010) 2. उच्च वृद्धि संरचनाओं के डिजाइन के लिए कोड (GB j135-2006) 3. इस्पात संरचनाओं के डिजाइन के लिए कोड (GB 50017-2014) ) 4. टावरों और मस्तों की इस्पात संरचनाओं के निर्माण और स्वीकृति के लिए कोड (cecs80: 2006)
छलावरण टॉवर / बायोनिक ट्री टॉवर / पाम ट्री टॉवर / पाइन ट्री टॉवर
ऊंचाई | 0-40 मी |
हवा का दबाव | 0 ~ 1kN / m2 (चीनी मानक, अन्य देश के मानक इसके आधार पर बदल सकते हैं) |
हवा की गति | 0 ~ 180 किमी / घंटा (अमेरिकी मानक 3s गस्ट) |
फाउंडेशन का प्रकार | स्वतंत्र नींव / बेड़ा नींव / ढेर नींव |
पर्यावरण की स्थिति | नरम जमीन / पहाड़ की चोंच |
प्रकार | इकलौता स्तंभ |
गुणवत्ता प्रणाली | आईएसओ 9001: 2008 / TL9000 |
डिजाइन मानक | चीनी सापेक्ष विनियमन / अमेरिकी मानक जी / अमेरिकी मानक एफ |
सामग्री | Q235 / Q345 // Q390 / Q420 / Q460 / GR65 |
जस्ती | गर्म स्नान गैल्वनीकरण (86μm / 65μm) |
कनेक्शन संरचना | निकला हुआ किनारा / प्लगिंग |
जीवन काल | 30 वर्ष / 50 वर्ष / 100 वर्ष |
विशेषताएं:
1. उत्तम संरचना और भव्य उपस्थिति।वास्तविक संयंत्र के आधार पर, बायोनिक टॉवर एक वास्तविक की तरह दिखता है, साथ ही साथ सावधानीपूर्वक डिजाइन, जब दर्शनीय स्थलों, पार्क, और वर्ग में वास्तविक पेड़ों के बीच रखा जाता है, तो यह प्रकृति का एक हिस्सा होगा।उपन्यास और अद्वितीय बड़े तार फ्रेम पारंपरिक मंच की जगह लेता है।पत्तियों में छिपा हुआ है, इसलिए वे टॉवर की सुंदरता को प्रभावित नहीं करेंगे।
2. मजबूत संरचनात्मक स्थिरता और उत्कृष्ट प्रौद्योगिकी।टॉवर फ़ुटिंग स्वतंत्र प्रबलित कंक्रीट संरचना को गोद लेती है, इसलिए टॉवर नींव की असमान उपधारा से प्रभावी रूप से बच सकता है।फीडर तारों के लिए फिक्स्ड स्प्लिंट टॉवर के अंदर सुसज्जित है ताकि फीडर तारों को सूरज, बारिश और हवा से बचाया जा सके, क्षति कारक को प्रभावी ढंग से हल किया जा सके, जिससे उनके कामकाजी जीवन का विस्तार हो।टॉवर बॉडी का हर सेक्शन इनर फ्लैंग फिनिशिंग से जुड़ा हुआ है, यह डिज़ाइन कॉन्सेंट्रिटी और परपेंडिक्वैलिटी की गारंटी दे सकता है, और दूसरे कनेक्टिंग तरीके से सुरक्षा जोखिम से बच सकता है
3. छोटा क्षेत्र कवर और महान आर्थिक प्रभाव।टॉवर 1-2 वर्ग मीटर के क्षेत्र और 4-6 वर्ग मीटर के आधार क्षेत्र के साथ शंक्वाकार ट्यूब संरचना को गोद लेता है।इस बीच बेस स्टेशन की दीवारें बनाने की आवश्यकता नहीं है, इसलिए यह भूमि संसाधनों और लागत (विशेष रूप से शहर में) को बचाएगा।
4. लंबे समय तक काम करने वाले जीवन और स्थायी उपस्थिति प्रभाव।बाहर अपेक्षाकृत छोटे बल, तर्कसंगत संरचना और अच्छी सामग्री के कारण, टॉवर का सेवा जीवन लंबा है।सतह पर हम गर्म गैल्वनीकरण तकनीक को अपनाते हैं, इसलिए टॉवर में अच्छा संक्षारण प्रतिरोध है।इस बीच, सतह पर नकली पत्ते की तरह नकली पेड़ के छाल होते हैं, जो जलरोधी, अग्निरोधक और एंटीकोर्सियन प्रदर्शन के साथ उन्नत मिश्रित सामग्री से बने होते हैं, इसलिए वे बिना छूट के उपस्थिति बनाए रख सकते हैं।
पत्ते और शाखा: छाल के रूप में एक ही सामग्री से बना है और सही पेड़ पत्ते के आकार, आकार, लेआउट और मात्रा जैसे पात्र के अनुसार ठीक से डिज़ाइन किया गया है।पत्ते की सामग्री भी रेडियो-विद्युत पारदर्शिता की गारंटी देगी और लंबे समय तक अच्छी यांत्रिक और रंग विशेषताओं (एंटी-यूवी) को बनाए रखेगी।
धड़ शरीर: 24-पक्ष के बहुभुज स्टील के खंभे,
कई शाफ्ट से बना है, और आस्तीन joinT से जुड़ा हुआ है, ग्राहकों की आवश्यकताओं के अनुसार ऊंचाई सीमा 15 मीटर से 35 मीटर तक भिन्न हो सकती है।
हेबै चांग टोंग इस्पात संरचना कं, लिमिटेडचीन टॉवर के गृहनगर में स्थित है, एक आधुनिक बड़े पैमाने पर है
पेशेवर कंपनी निर्माण त्रिकोणीय संचार, चार-कोने संचार टॉवर, केबल टॉवर, एकल-ट्यूब टॉवर,
छलावरण संचार टॉवर और ट्रांसमिशन linetower.in अलग डिजाइन, निर्माण और विपणन, वार्षिक
उत्पादन क्षमता 30,000 टन से अधिक तक पहुँच जाती है। साथ ही हमेशा "जीवित रहने" की व्यापारिक रणनीति का पालन करना चाहिए
गुणवत्ता के आधार पर, क्रेडिट द्वारा विकसित, विज्ञान और प्रौद्योगिकी द्वारा दक्षता में वृद्धि ”, लगातार तकनीकी परिवर्तन करें,
पूरा उत्पादन उपकरण, विश्वसनीय उत्पादन प्रक्रिया, अपनाने उन्नत सीएनसी कोण स्टील उत्पादन लाइन, सीएनसी शीट है
उत्पादन लाइन और विभिन्न सहायक उपकरण।उपकरण में प्रथम श्रेणी का लोहे का टावर स्टेकआउट सेंटर है, सभी
जो माइक्रो कंप्यूटर लॉफ़िंग को लागू करता है, जो प्रसंस्करण गुणवत्ता की गारंटी देता है और इसके लिए एक मजबूत गारंटी प्रदान करता है
उत्पादन, जो पूरी तरह से विभिन्न प्रकार के टावरों और सबस्टेशन की डिजाइन और उत्पादन आवश्यकताओं को पूरा कर सकता है
संरचनाएं।
हमारे इस्पात टॉवर उत्पादों ने चीन टॉवर, चीन मोबाइल, चीन सहित हमारे ग्राहकों से अच्छी प्रतिष्ठा जीती है
यूनिकोम, चाइना टेलीकॉम, स्टेट ग्रिड और इसी तरह। इसके अलावा, हमारे उत्पादों को कई देशों में निर्यात किया गया और
दक्षिण अमेरिकी, अफ्रीका, दक्षिण पूर्व एशिया और आयरलैंड सहित क्षेत्र।
